Kurzbeschreibung
Die Highlights auf einen Blick
- Modulare Gassäulen (Omega, Sigma, Head) – flexibel an jeden Raumtyp und Versorgungsbedarf anpassbar
- Bis zu 700 kg Traglast (HyPort P30) für schwere medizintechnische Geräte wie Anästhesiegeräte
- 340° Schwenkbereich für maximale Bewegungsfreiheit im OP und an der Intensivpflege
- Umfangreiche Gasversorgung: O₂, Druckluft, Vakuum, N₂O, CO₂, N₂, Hochdruckluft und AGSS nach Bedarf

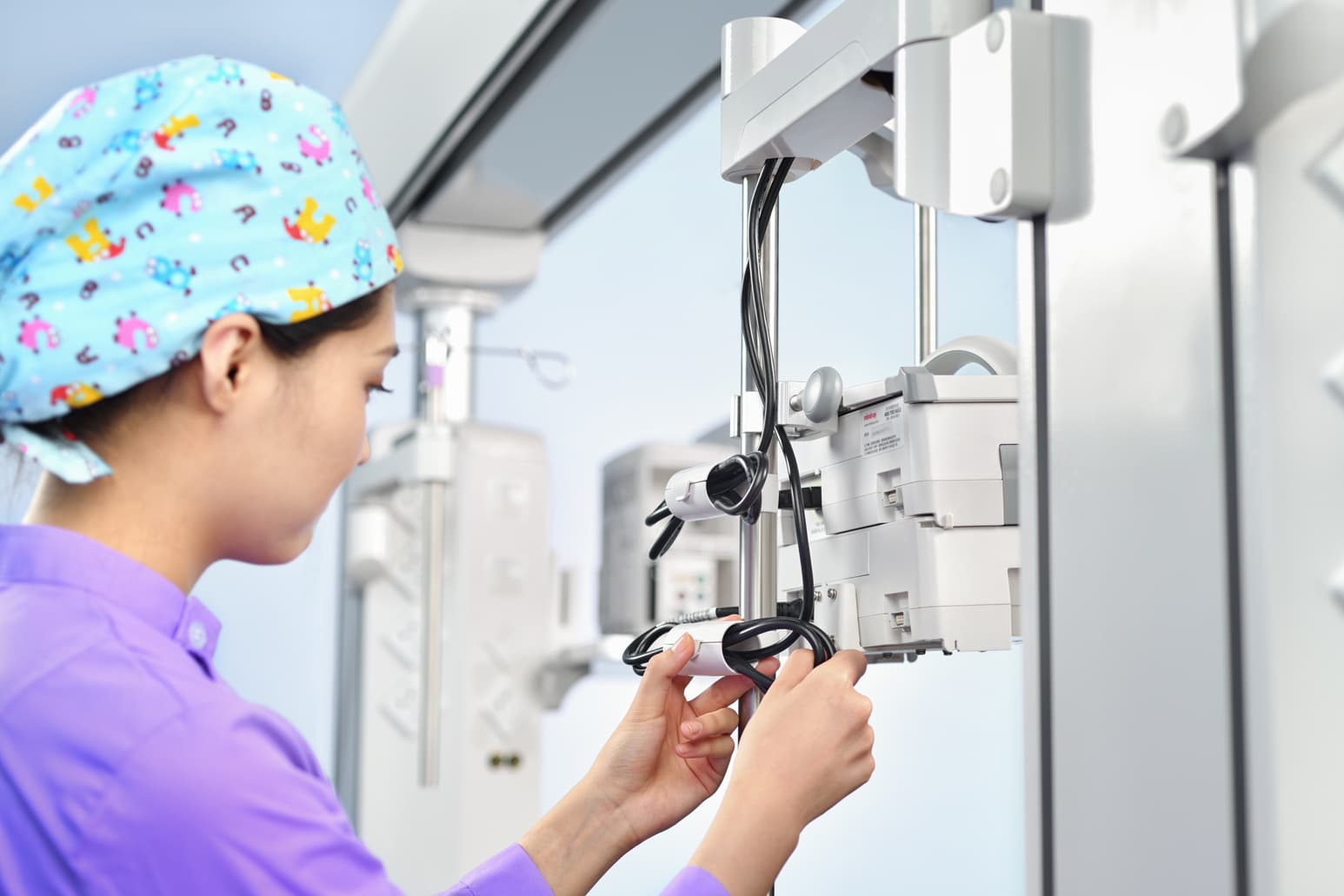

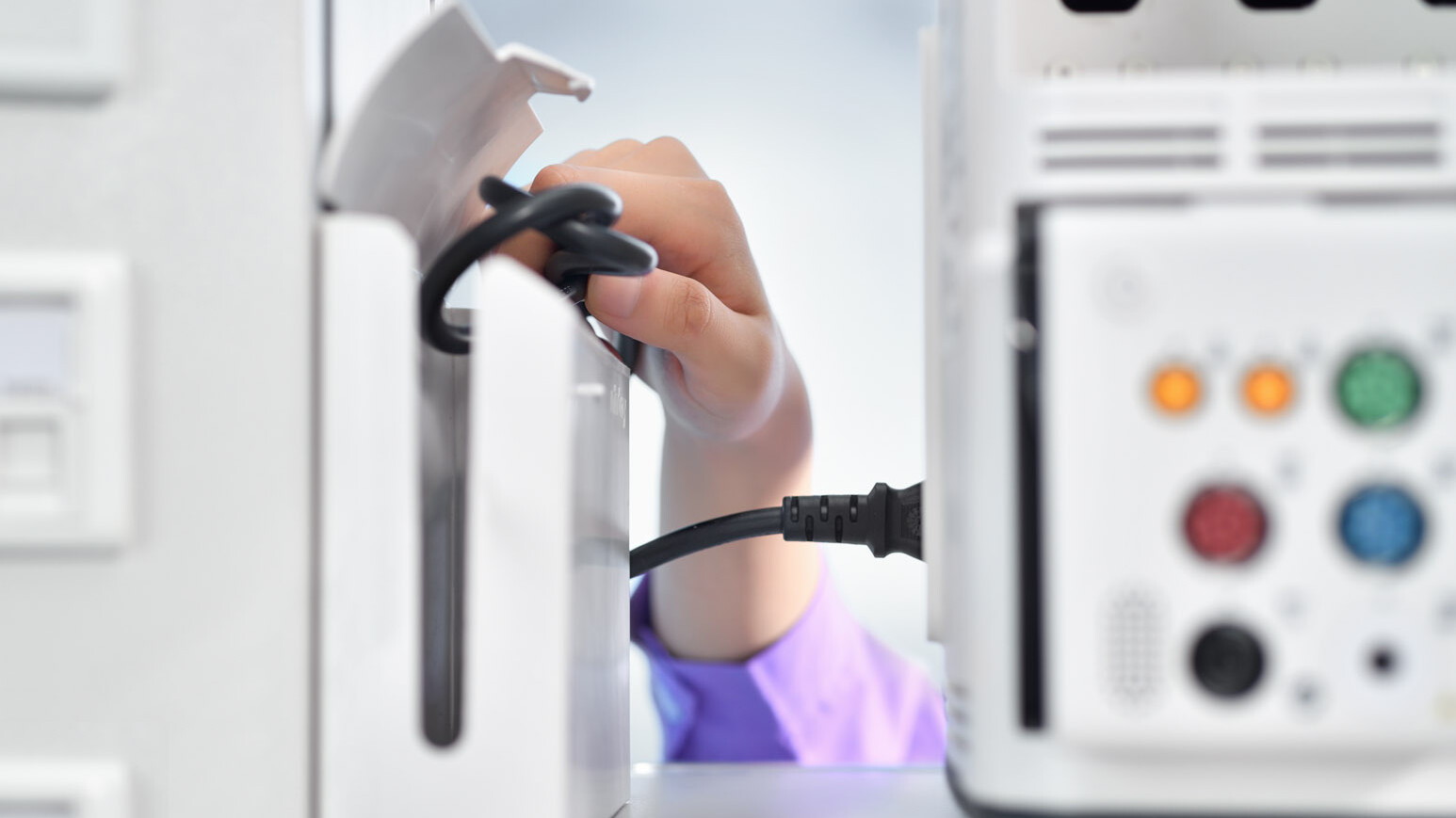

- Intelligentes Kabelmanagementsystem – reduziert Störungen zwischen Geräten, sichert saubere OP-Umgebung
- Antimikrobielle Pulverbeschichtung mit SGS-Zertifikat für optimale Infektionskontrolle
- Brandschutz nach UL 94 V-0 – höchste Brandschutzklasse für sicherheitskritische Bereiche
- Elektrische Sicherheit nach IEC 60601-1 und CE-Zulassung gemäß MDR Klasse II

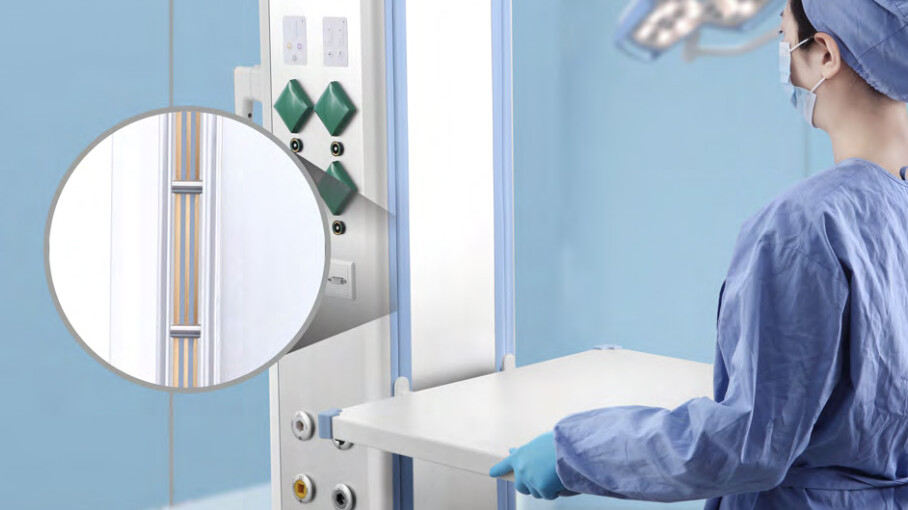

- Schnellwechsel-Zubehörsystem: Schubladen, Körbe, Kamerahalter und vieles mehr einfach montierbar
- Skalierbar für alle Klinigrößen – von kleinen Tierarztpraxen bis zu großen Universitätskliniken
Die Mindray HyPort Deckenversorgungseinheiten sind als deckenmontierte Medizingas- und Energieversorgungssysteme konzipiert, die medizinisches Personal mit allen benötigten Versorgungsfunktionen direkt am Behandlungsplatz ausstatten. Entwickelt nach dem internationalen Standard ISO 11197:2019 für medizinische Pendelversorgungseinheiten, bieten sie eine sichere, zuverlässige und hygienische Lösung für anspruchsvolle klinische Umgebungen.
HyPort P30 – Leistungsstarke Anästhesie- und Chirurgiependel
Die HyPort P30 ist das Flaggschiff der HyPort-Reihe und mit einer maximalen Traglast von 700 kg für schwerste medizintechnische Anwendungen ausgelegt. Mit Federrohrlängen von 100 bis 1200 mm und verschiedenen Säulenvarianten (Omega 500/800/1000 mm, Sigma 800/1000/1250 mm sowie Head 780 mm) bietet sie maximale Konfigurationsfreiheit. Der Schwenkbereich von 340° ermöglicht ein freies Positionieren im gesamten OP-Umfeld.
- Gassäulen-Optionen: Omega-Säule (500/800/1000 mm), Sigma-Säule (800/1000/1250 mm), Head (780 mm)
- Steckdosen: 60 Einheiten (Ω 1000 mm), 20 Einheiten (Σ 1250 mm), 28 Einheiten (Head)
- Bremsung: Pneumatisch (optional) oder Elektromagnet (für Schwenkarm, schwer)
- Gasversorgung: O₂, N₂O, CO₂, Druckluft, N₂, Vakuum, Hochdruckluft, AGSS nach Bedarf
- Datenanschlüsse: HDMI, BNC, VGA, DVI-D, S-VIDEO, RJ11, RJ45
HyPort P20 – Kompaktes Anästhesie- und Chirurgiependel
Die HyPort P20 ist die kompaktere Schwesterlösung für Anästhesie- und chirurgische Anwendungen mit einer Traglast von 250 kg. Sie ist in Einzel- und Doppelarmkonfiguration erhältlich und ideal für mittlere Raumgrößen sowie Tierärztliche Einrichtungen.
- Armkonfiguration: Einzelarm (750 mm) oder Doppelarm (750+750 mm) für Anästhesie und Chirurgie
- Säulenlängen: 600 mm (Doppelarm) oder 800 mm (Einzelarm)
- Traglast: 250 kg für sicheres Hängen von Monitoren und leichteren Geräten
- Einsatzgebiete: OP-Säle, Narkoseeinleitungsräume, ICU, Forschungslabore, Tierarztpraxen
HyPort 9000 / 6000 / 3000 – Klassische Medizingas-Säulenserie
Die HyPort 9000/6000/3000-Serie umfasst drei Varianten für unterschiedliche klinische Anforderungen:
- HyPort 3000 (Mechanische Säule): Robuste Basislösung mit mechanischer Arretierfunktion für einfachere Einsatzszenarien
- HyPort 6000 (Elektrische Säule): Motorisierte Höhenverstellung für erhöhten Bedienkomfort
- HyPort 9000 (Vertikal-Hub-Säule): Vollständige motorisierte Vertikalverstellung mit Positionssensoren für präzises Anästhesiegerät-Andocken

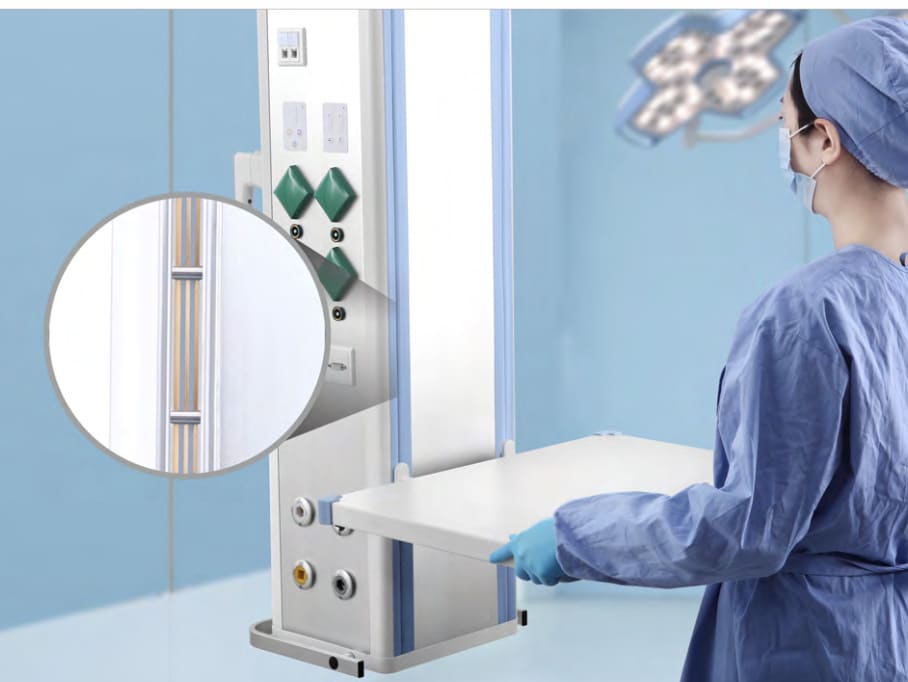

Alle drei Modelle bieten das GSS-modulare Stromschienensystem, beruhigende Beleuchtung, Geräuschpegelanzeige (ICU), mehrere Bildschirmmontageoptionen und ein integriertes Patiententransportsystem.
Sicherheit & Qualität
Alle HyPort-Modelle wurden nach dem Medizinprodukte-Standard ISO 11197:2019 entwickelt und geprüft. Die elektrische Sicherheit entspricht IEC 60601-1 und IEC 60601-1-2. Die CE-Zulassung nach MDR Klasse II und die Einhaltung der RoHS-Anforderungen sind selbstverständlich.
- Brandschutz: Gehäuse nach UL 94, Brandschutzklasse V-0
- Infektionskontrolle: Antimikrobielle Pulverbeschichtung (SGS-Zertifikat), unsichtbares Schraubendesign

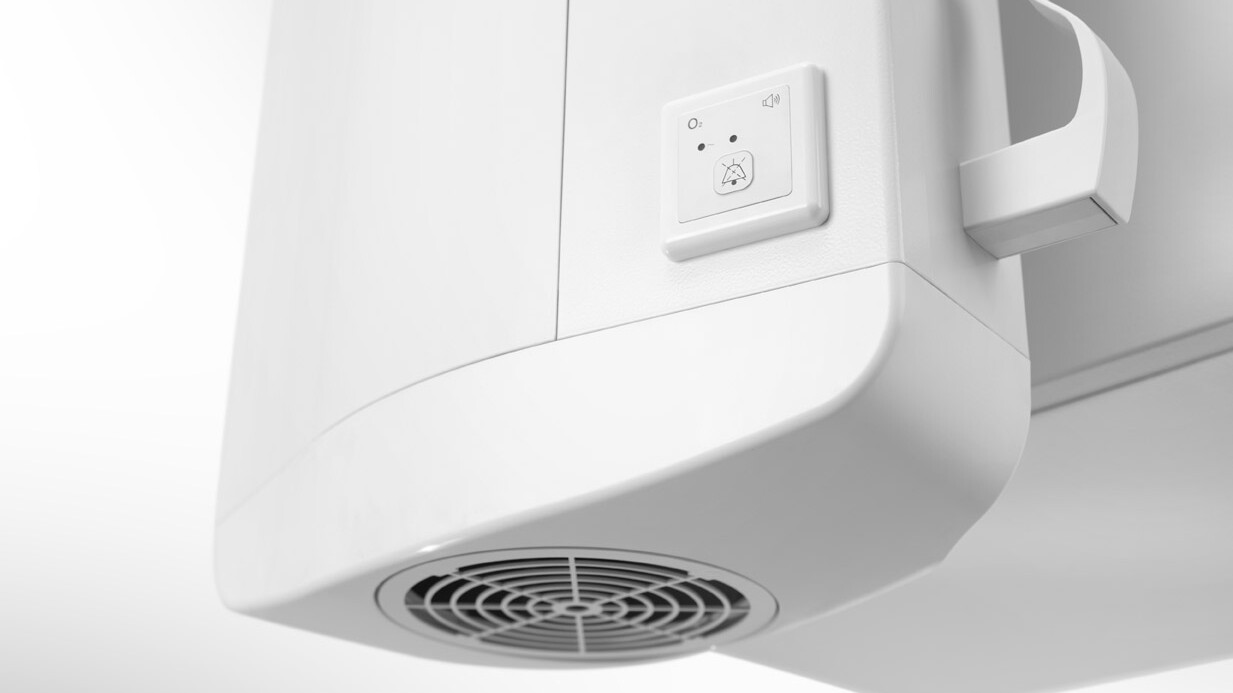

- Sauerstoff-Leckage-Sicherheit: Bei 1 l/min O₂-Leckage max. 25% O₂-Konzentration nach 10 Minuten

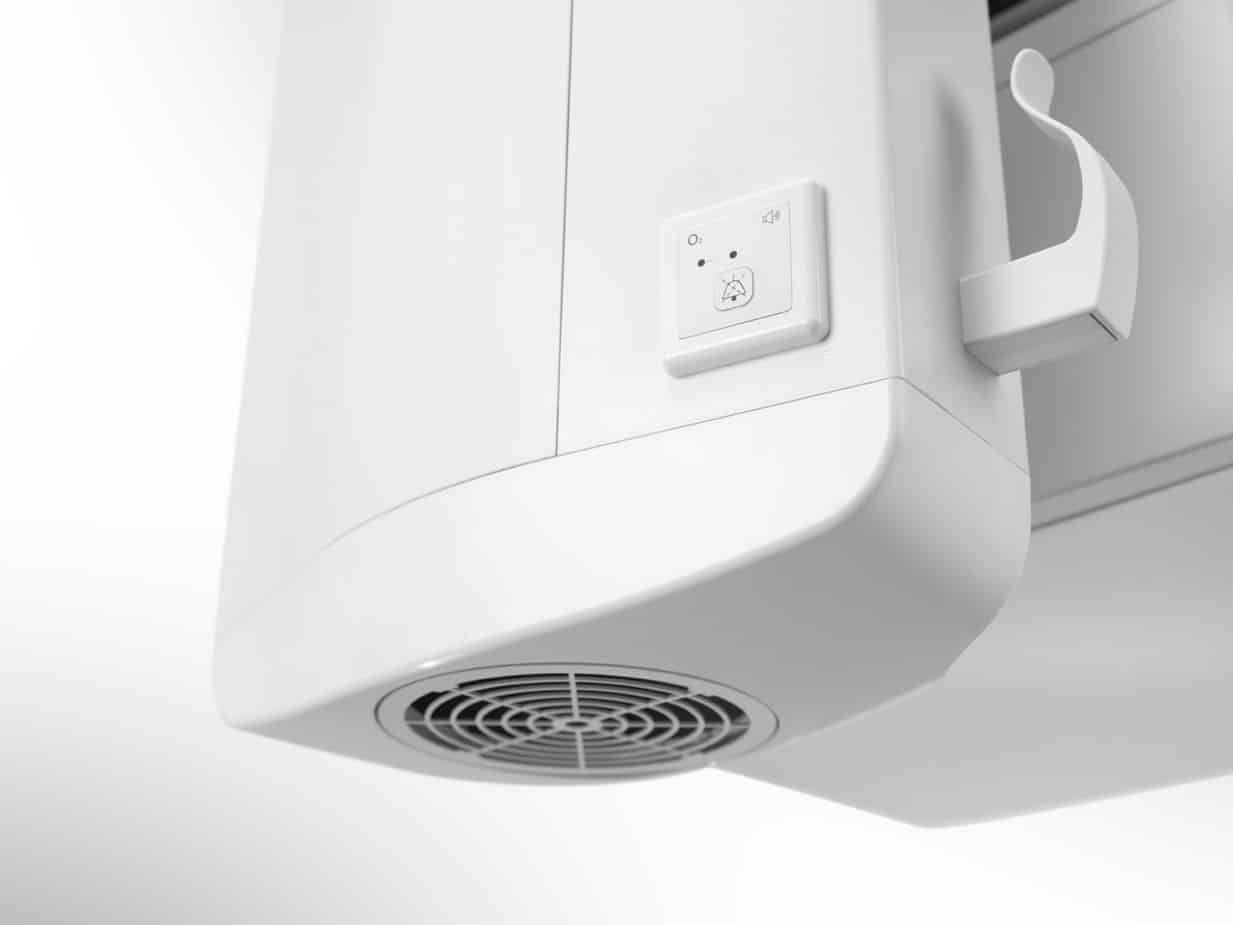

- Leckagetest: Einzigartiges Bodenabluft-Design für standardgerechte Dichtheitsprfüung
| Merkmal | Wert |
| Federrohrlängen | 100–1200 mm |
| Säulenvarianten (HyPort P30) | Ω 500/800/1000 mm | Σ 800/1000/1250 mm | Head 780 mm |
| Traglast HyPort P20 | 250 kg |
| Traglast HyPort P30 | 700 kg |
| Schwenkbereich | 340° |
| Max. Steckdoseneinheiten (P30) | 60 (Ω 1000 mm) | 20 (Σ 1250 mm) | 28 (Head) |
| Gasversorgung | O₂, N₂O, CO₂, Druckluft, N₂, Vakuum, Hochdruckluft, AGSS |
| Datenanschlüsse | HDMI, BNC, VGA, DVI-D, S-VIDEO, RJ11, RJ45 |
| Bremsung | Pneumatisch (optional) | Elektromagnet (Schwerarm) |
| Stromversorgung | 100–127V / 220–240V~, 50/60 Hz, 25 A Eingang | 16 A Ausgang |
| Schutzklasse | IP20 |
| Betriebstemperatur | +5°C bis +40°C |
| Lagertemperatur | –40°C bis +60°C |
| Luftfeuchtigkeit (Betrieb) | 15–95%, nicht kondensierend |
| Normen | ISO 11197:2019, IEC 60601-1, IEC 60601-1-2, MDR Klasse II, RoHS |
| Brandschutz | UL 94, Klasse V-0 |
| Oberflächenbehandlung | Antimikrobielle Pulverbeschichtung (SGS-Zertifikat) |
- Operationssäle und Operationsvorbereitung (Anästhesieeinleitung)
- Intensivstationen (ICU) – einschließlich Doppelturm-Konfiguration für Platzersparnis
- Allgemeine Chirurgie, Orthopädie, Weichteilchirurgie, Zahnbehandlungen
- Veterinärmedizinische Kliniken und Tierspital (HyPort P20/P30 Animal Care)
- Forschungslabore mit medizinischen Versorgungsanforderungen
- Ambulante und stationäre Einrichtungen mit Anästhesie- und Intensivpflege
- Neubauten und Sanierungen von Krankenhäusern jeder Größenordnung
| Zubehör | Hinweis |

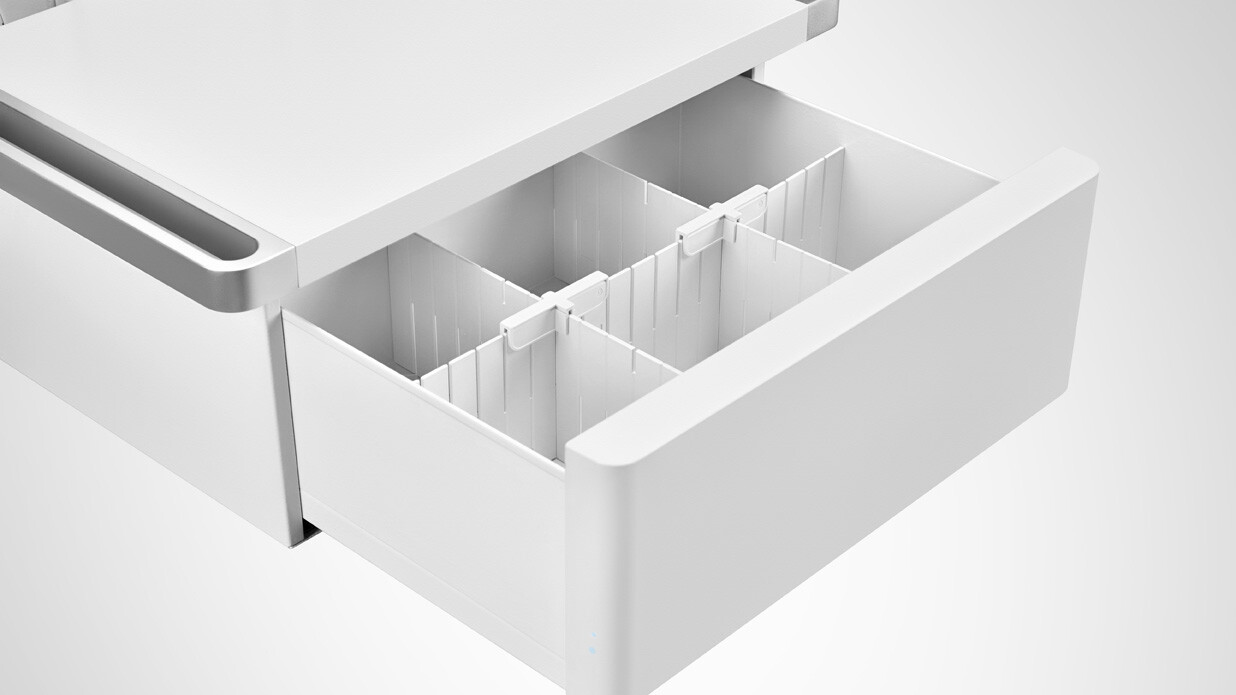

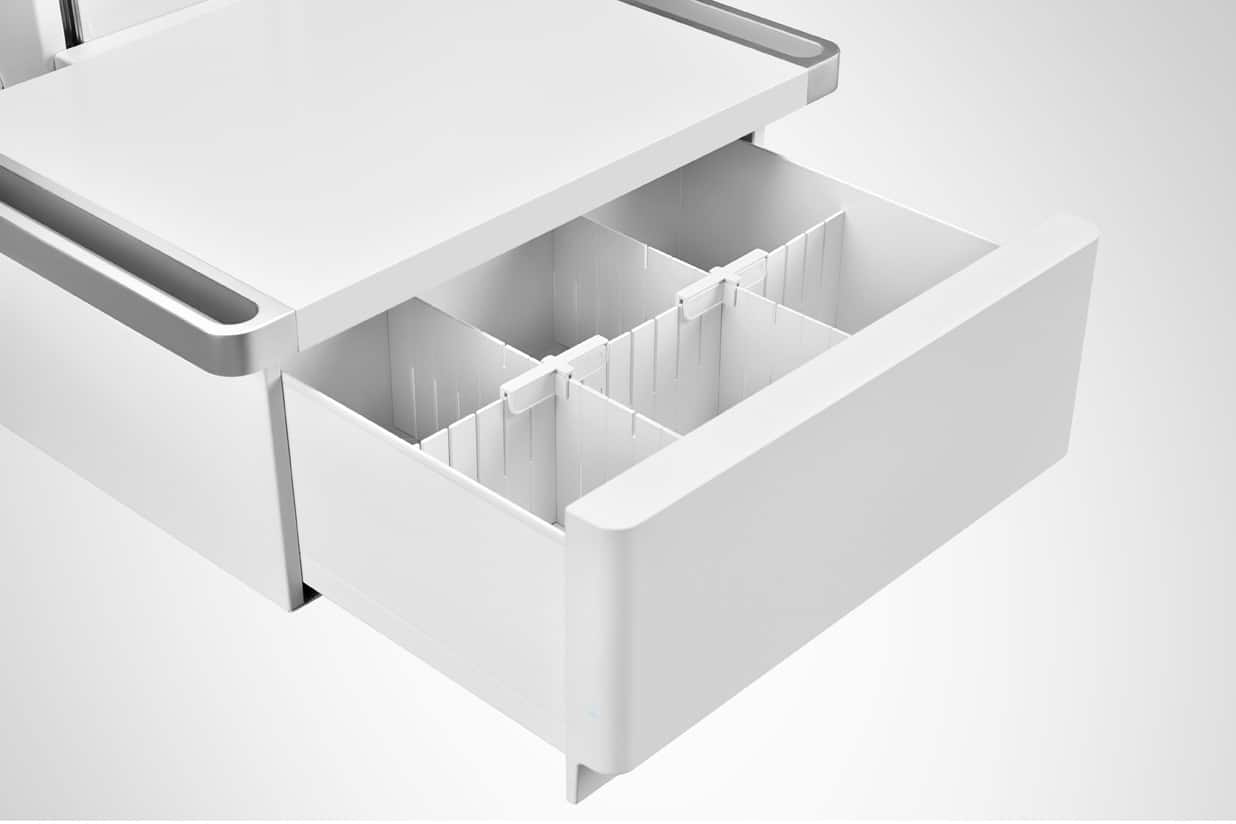

| Schienen-Schublade mit Trennstegen | Für alle HyPort-Modelle |

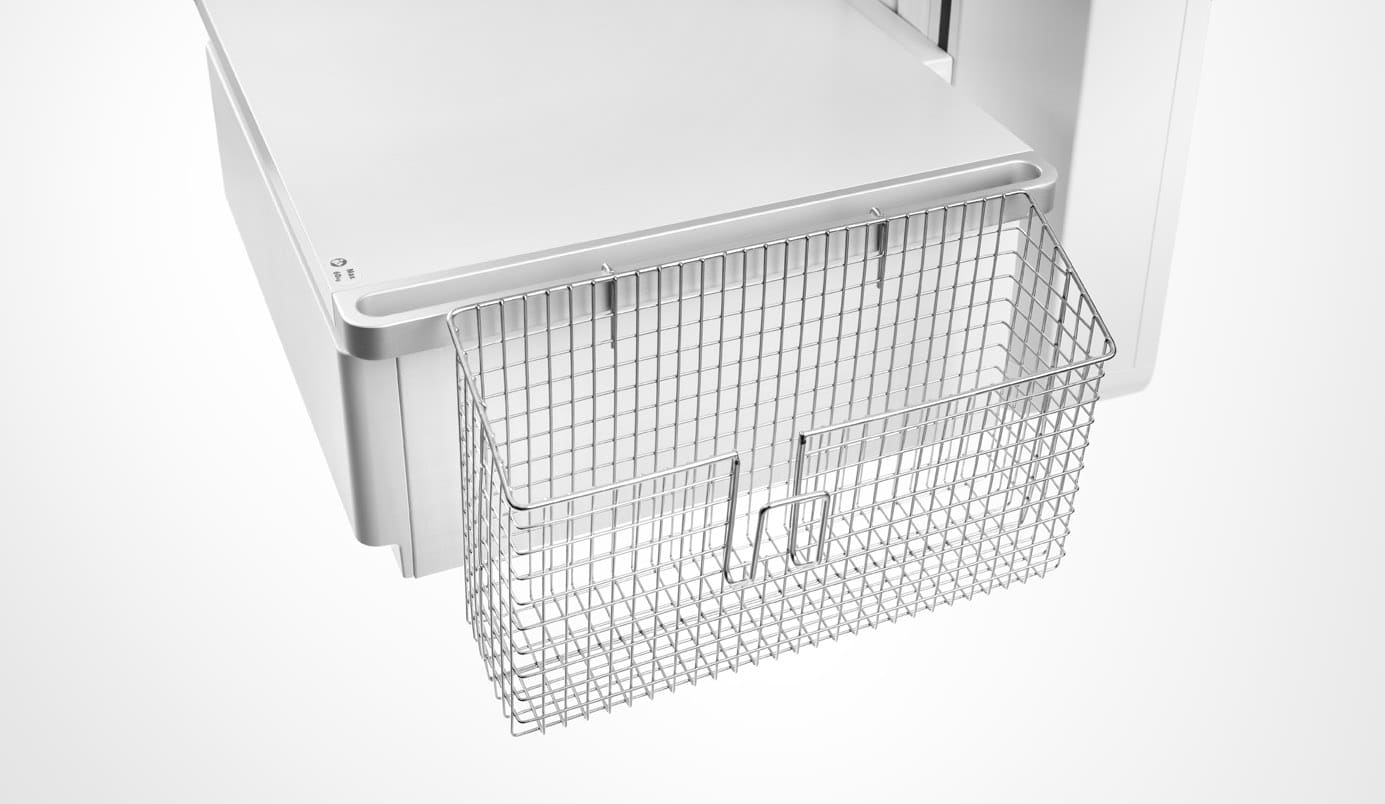

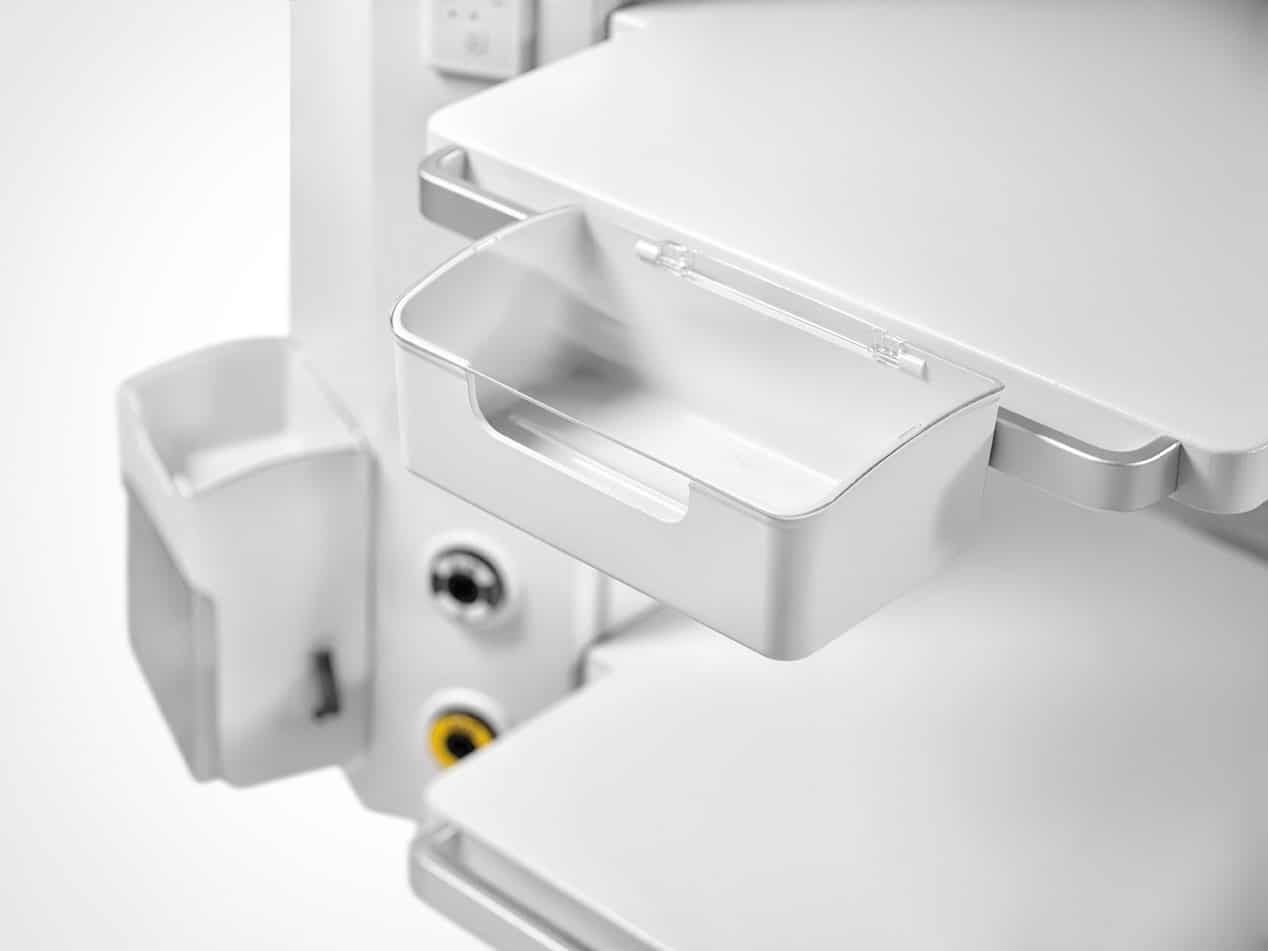

| Korb / Netzkorb | Für alle HyPort-Modelle |

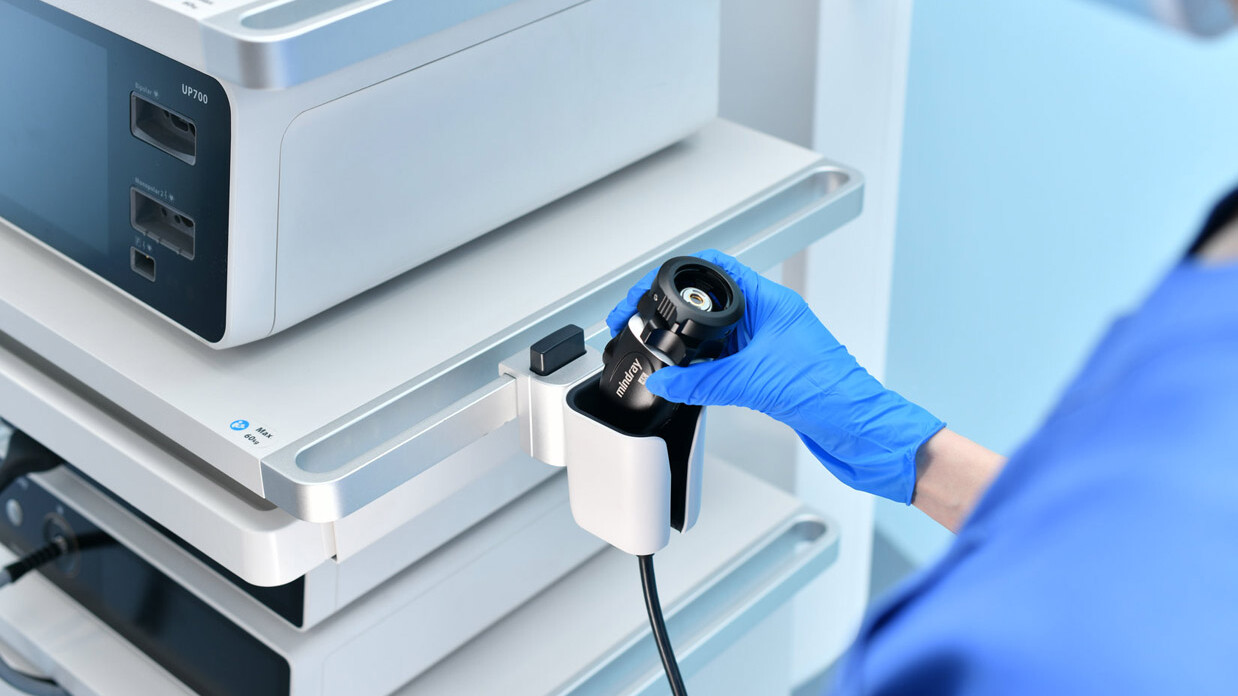

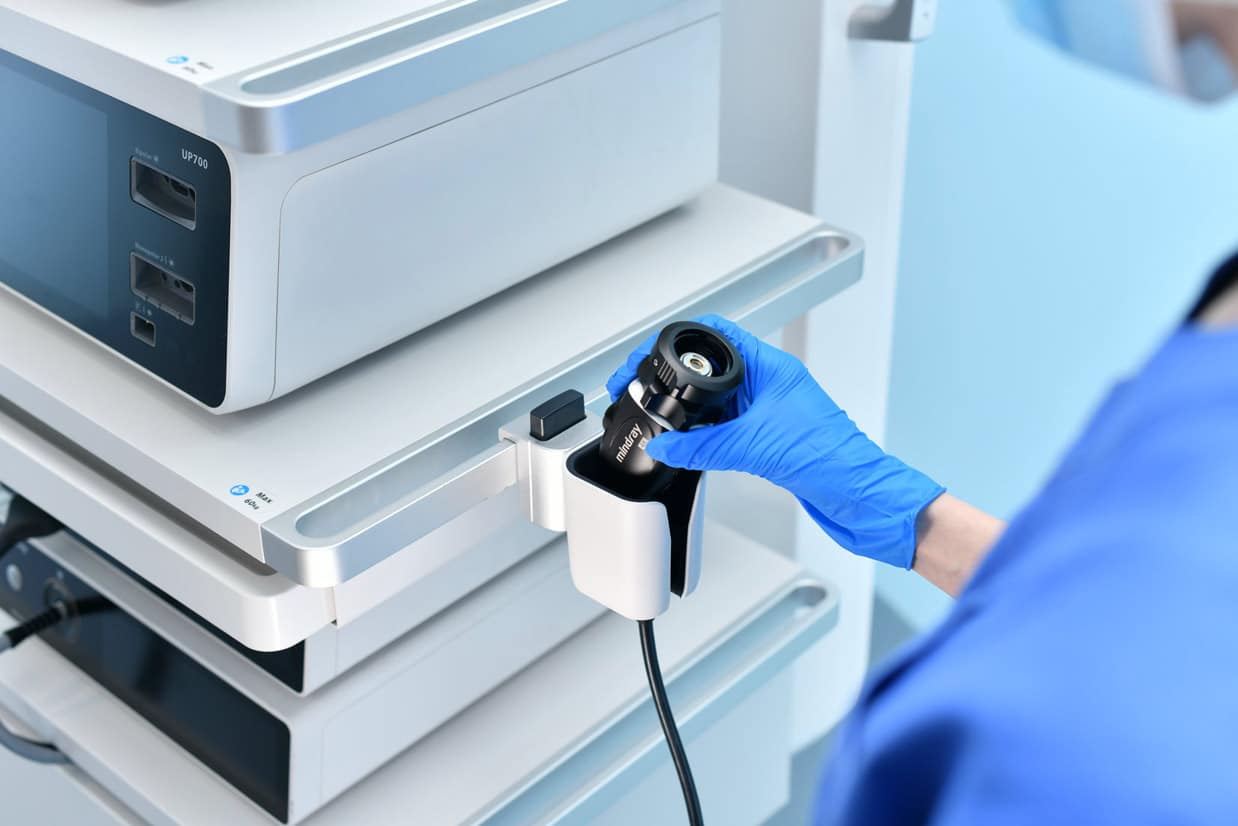

| Endoskopie-Kamerahalterung | Optional, HyPort P30 |

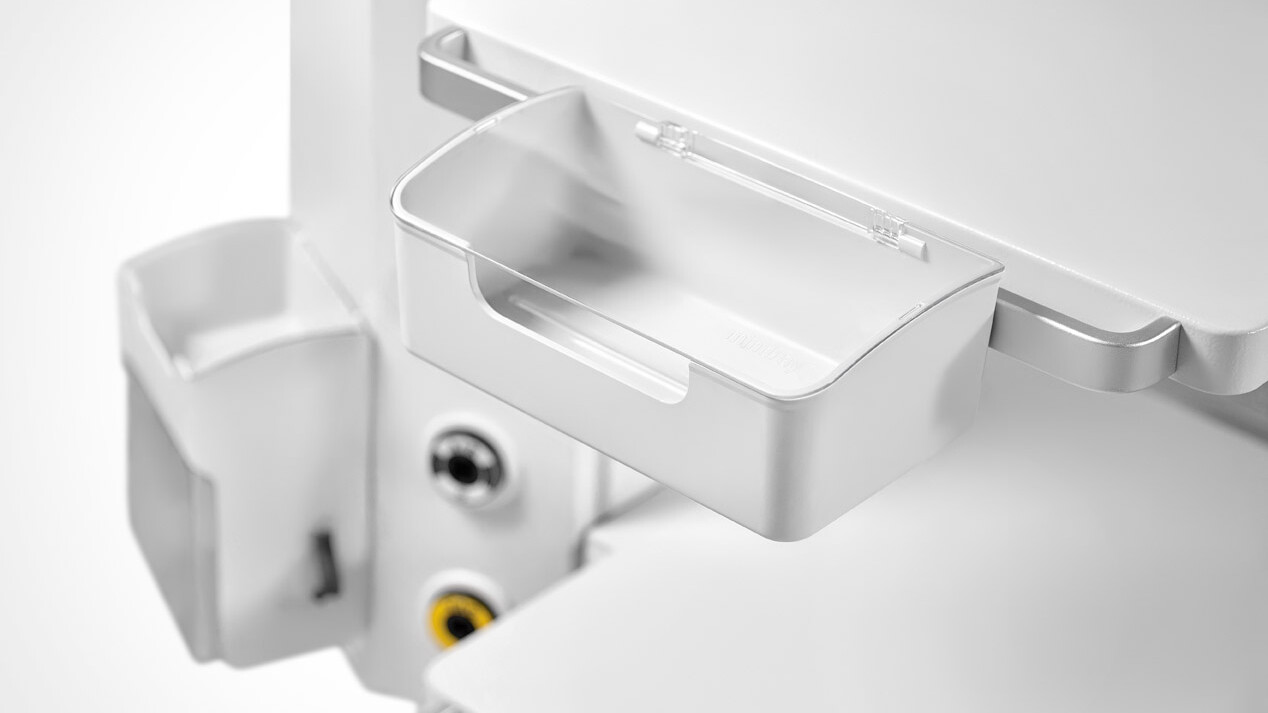

| Schienenmontagebox (Rail-mount Manager Box) | Optional, HyPort P30 |

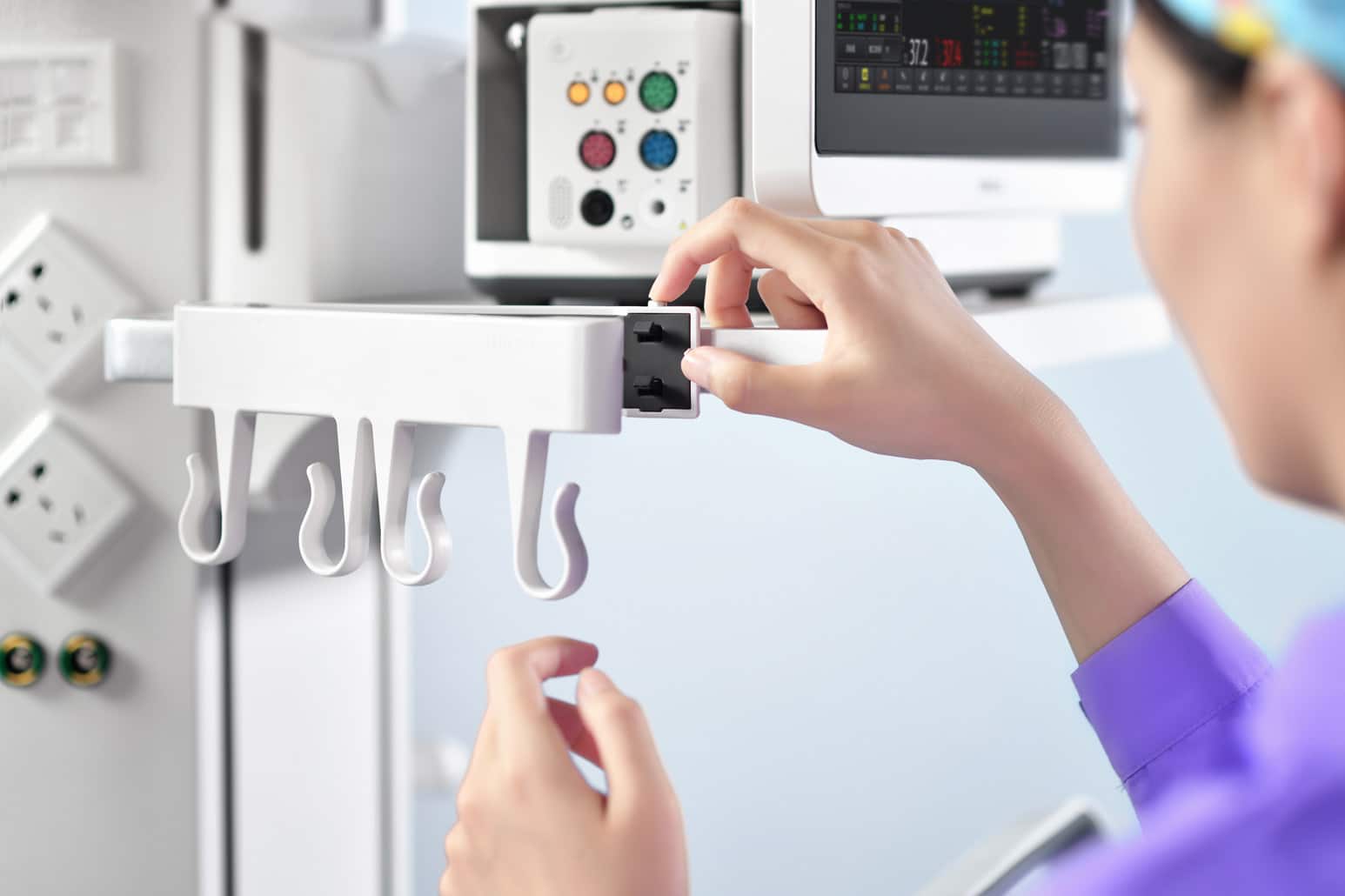

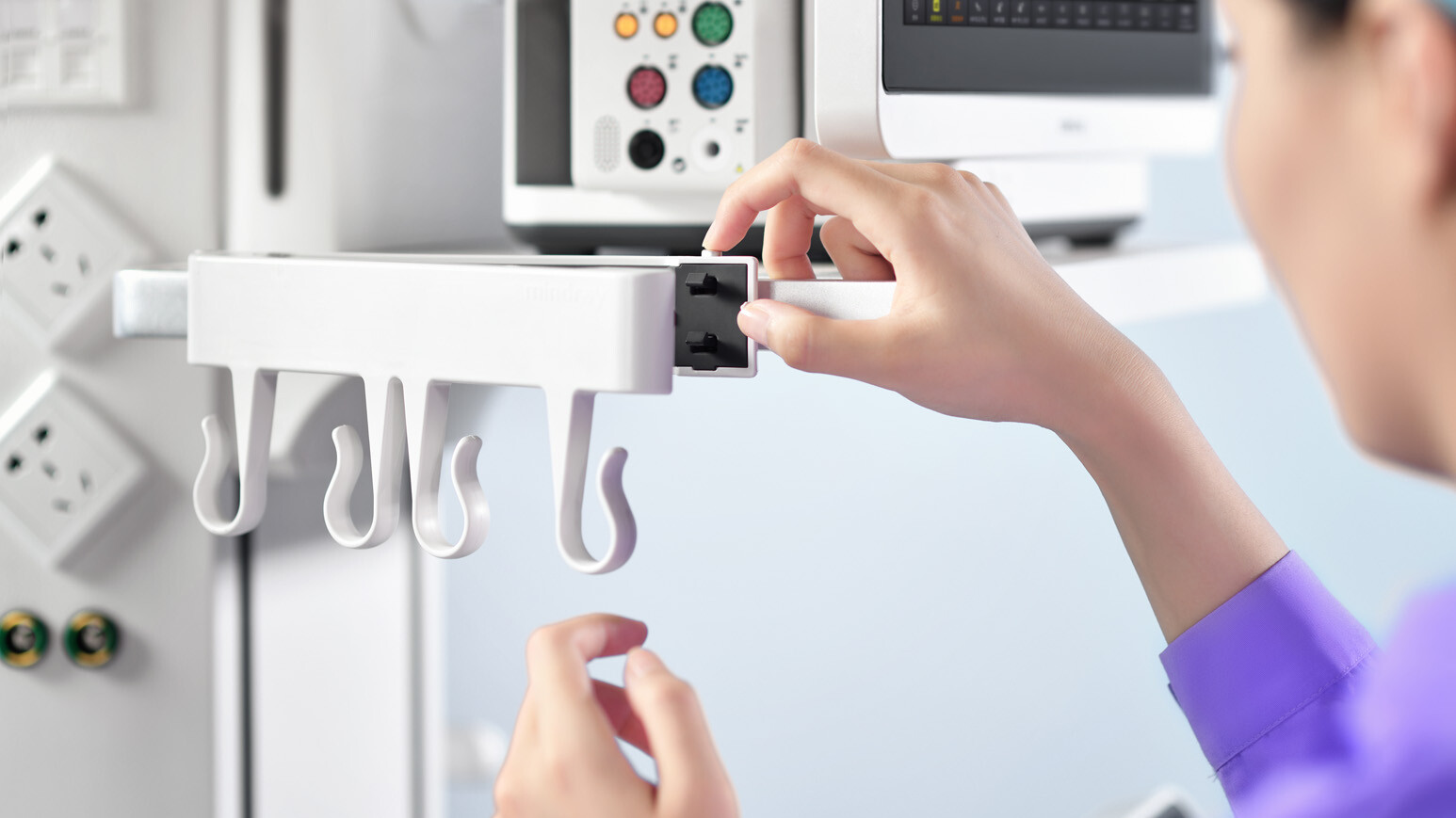

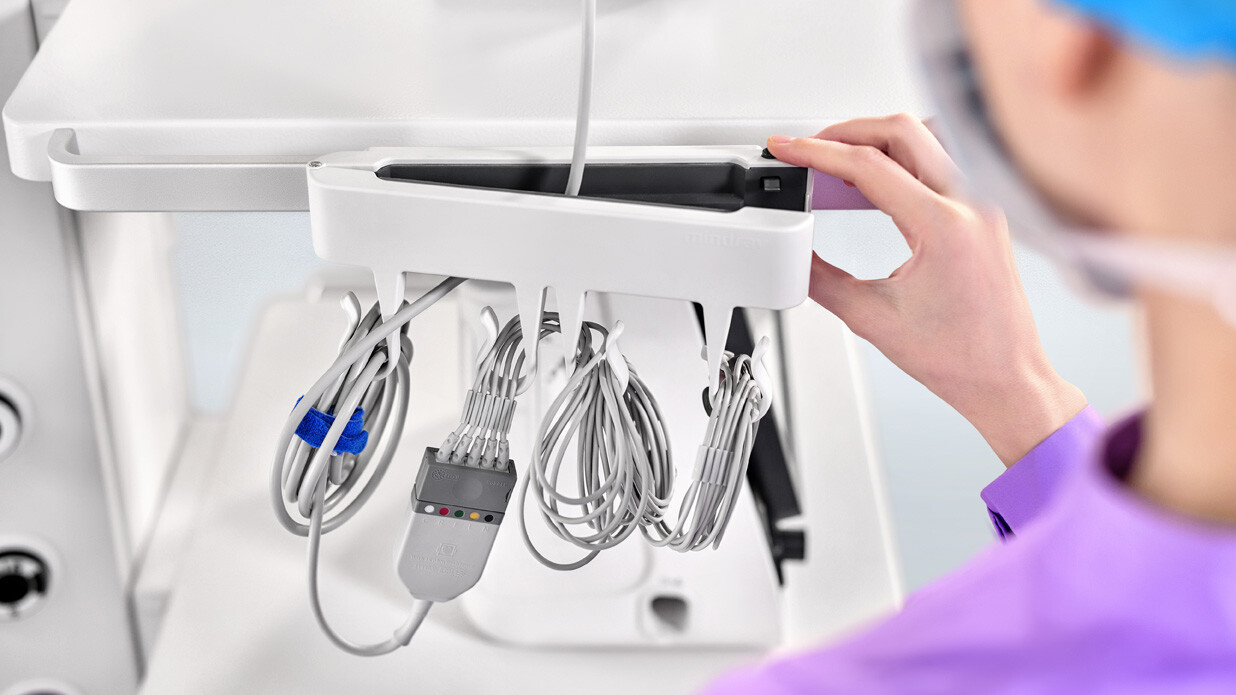

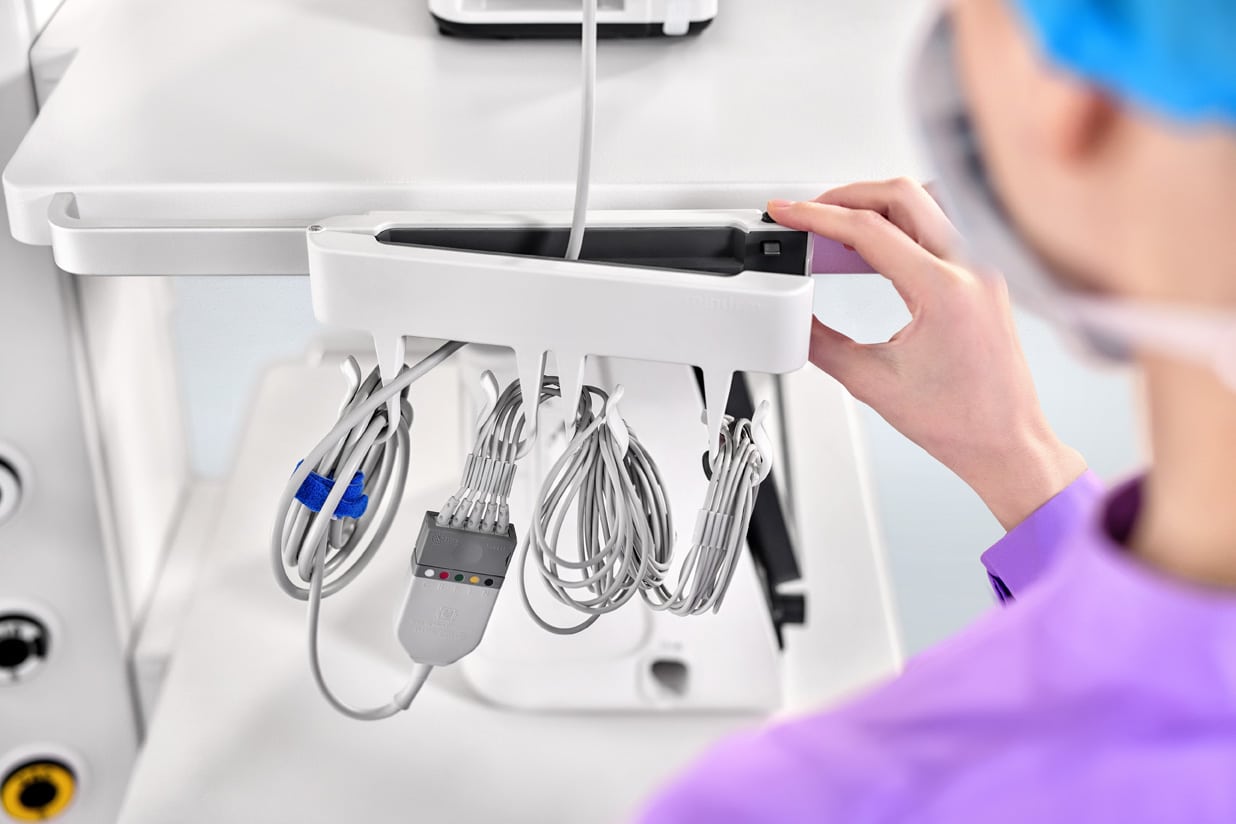

| Leitungsmanager (Leadwire Manager) | Optional, HyPort P30 |

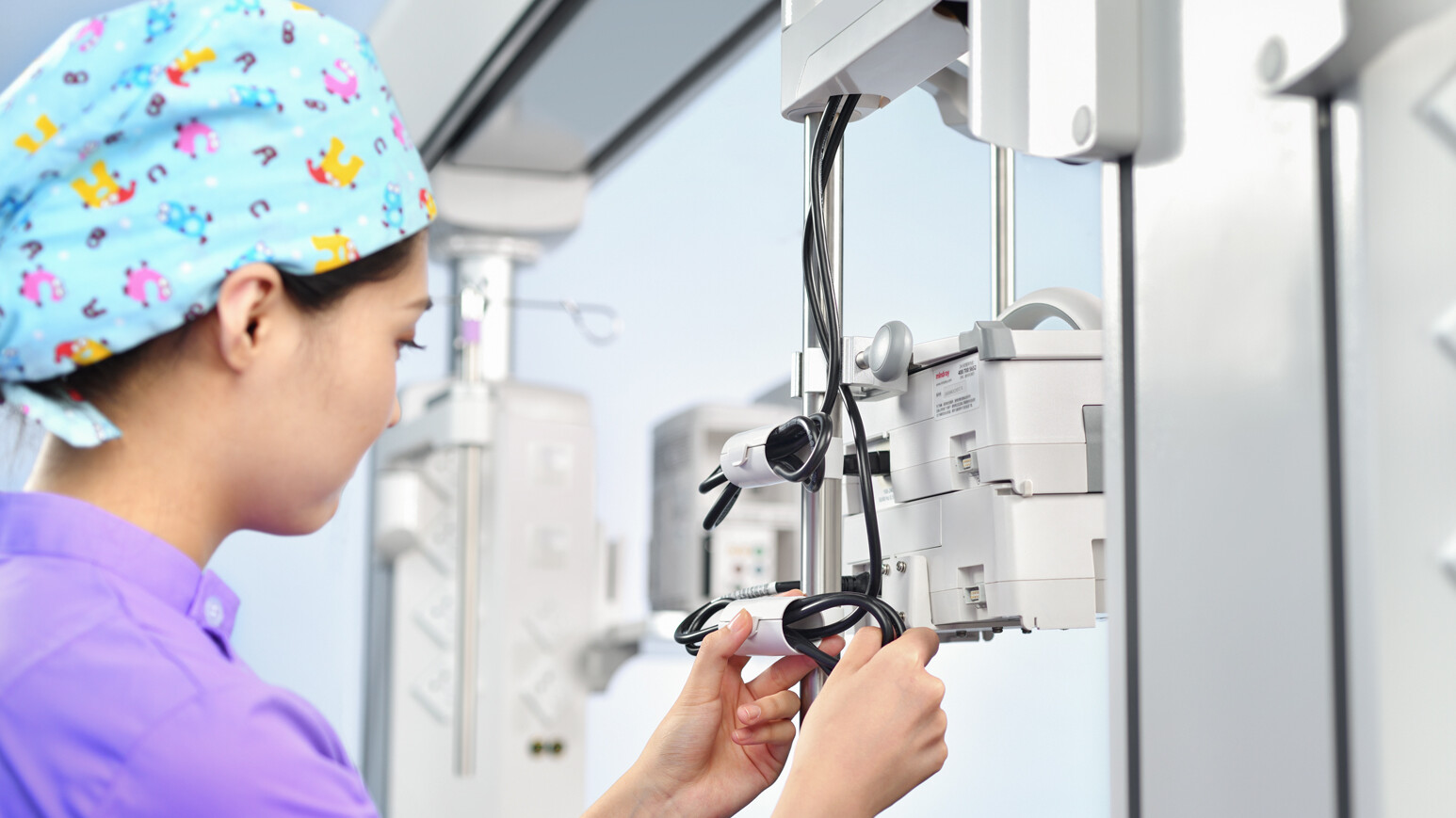

| Kabelmanager für Pumpen | Für alle HyPort-Modelle |
| Schalter-Fußkorb (Foot Switch Wire Basket) | Optional, HyPort P30 |
| Beatmungsbeutelhalter (Respiratory Bag) | Optional, nur Ω-Säule P30 |
| Sauerstoffkonzentrationsüberwachung | Optional, Ω- und Σ-Säule P30 |
| Infusionsständer | ICU-Serie 9000/6000/3000 |
| Patientenliftsystem (Transfersystem) | HyPort 9000 |
| LED-Leselampe (Schnellkopplung) | HyPort 3000/6000/9000 |
| Tablett und ausziehbarer Tastaturträger | HyPort 3000/6000/9000 |
SERVICE & SUPPORT von RAUBERGER VETERINÄRMEDIZINTECHNIK
Rauberger Veterinärmedizintechnik ist mehr als ein Techniklieferant, wir bieten zukunftssichere Gesamtlösungen sowie umfassenden Service: Lieferung, Installation, Einschulung, Wartung, Beratung, technische Unterstützung und Schulungen.
Passgenaue Technik
Wir beraten Sie ganz individuell, damit Sie genau die Ausstattung erhalten, die Sie wirklich brauchen.
Lieferung & Installation
Wir liefern, installieren und übergeben Ihnen perfekt funktionierende Geräte.
Umfassende Einschulung
Wir weisen Ihr gesamtes Team detailliert in die Gerätebedienung ein. Für souveränes Handeln in
jeder Situation.
Support & Wartung
Wir beantworten jederzeit Ihre Fragen und bieten Ihnen regelmäßige Wartungen für alle Geräte an.
Aktuellste Fortbildungen
Wir bieten Ihnen ein umfangreiches Angebot für die kontinuierliche Weiterbildung in unserer Akademie an.
Downloads
Jetzt persönliche Beratung sichern!
Fordern Sie jetzt ein unverbindliches Angebot an oder buchen Sie eine individuelle Beratung.
FAQ
Eine Deckenversorgungseinheit (auch: Medizinpendel oder Deckenarm) hängt von der Decke und versorgt den Behandlungsplatz direkt mit medizinischen Gasen (Sauerstoff, Druckluft, Vakuum u. a.), Strom und Datenanschlüssen. Sie hält Geräte und Kabel aus dem Weg und unterstützt saubere, effiziente Abläufe.
Die HyPort P20 und P30 sind in einer Animal Care-Version von Mindray Animal Medical erhältlich, speziell für veterinärmedizinische Einrichtungen wie Tier-OPs, Anästhesieeinleitungsräume, ICUs und Forschungslabore.
Die HyPort P30 trägt bis zu 700 kg am Schwerarm. Damit ist sie für schwerste medizintechnische Geräte wie Anästhesiestationen oder Intensivmonitore ausgelegt.
Je nach Bedarf kann die HyPort-Säule mit Anschlüssen für Sauerstoff (O₂), Lachgas (N₂O), Kohlendioxid (CO₂), Druckluft, Stickstoff (N₂), Vakuum, Hochdruckluft und dem Anästhetikgas-Absaugsystem (AGSS) ausgrüstet werden.
Alle HyPort-Modelle erfüllen ISO 11197:2019 (Medizinische Pendelversorgungseinheiten), IEC 60601-1 (elektrische Sicherheit), UL 94 V-0 (Brandschutz) und sind nach MDR Klasse II (CE) zugelassen. Die Oberflächen verfügen über eine antimikrobielle Pulverbeschichtung mit SGS-Zertifikat.
Wahlweise durch pneumatische Bremsung (optional) oder elektromagnetische Bremsung (Standard für schwere Schwerkarme). Beide verhindern unbeabsichtigte Drehbewegungen zuverlässig. Die HyPort 3000/6000/9000-Serie bietet darüber hinaus ein visuelles Bremsanzeigesystem (Form + Farbe) und mehrere Bedienungsoptionen.
Ja. Dank des Schienensystems können Steckdosen, Schubladen, Körbe, Kamerahalter und weitere Zubehörteile jederzeit hinzugefügt, entfernt oder umpositioniert werden. Das erhöht die Flexibilität während des Betriebs erheblich.
Wir empfehlen eine jährliche Inspektion und Wartung, um elektrische Sicherheit, Gasdichtheit und mechanische Funktion sicherzustellen. Rauberger Veterinärmedizintechnik erinnert Sie gerne rechtzeitig automatisch an diesen Termin.
Ja. Wir beraten Sie individuell und planen die Installation gemeinsam mit Ihnen – für Neubauten ebenso wie für die Sanierung bestehender OP- oder ICU-Bereiche.
